Styrningen fastnar i handbromsen !

W 110/111/112 Fena Lim & Kombi 1959-1968

Styrningen fastnar i handbromsen !

UNREAD_POSTav Lofqvist » 2010-07-25, 13.39.54

Hej

Jag har länge hört ett litet knäppande när jag vridit ratten cirka ett halvt varv år vänster.
Ibland har styrningen nästan hakat fast i något vid återgång från vänstersväng mot rakt fram.

Vid bytet av handbromsvajern förra veckan upptäckte jag orsaken, bulten på inre styrleden hakar i vajern.

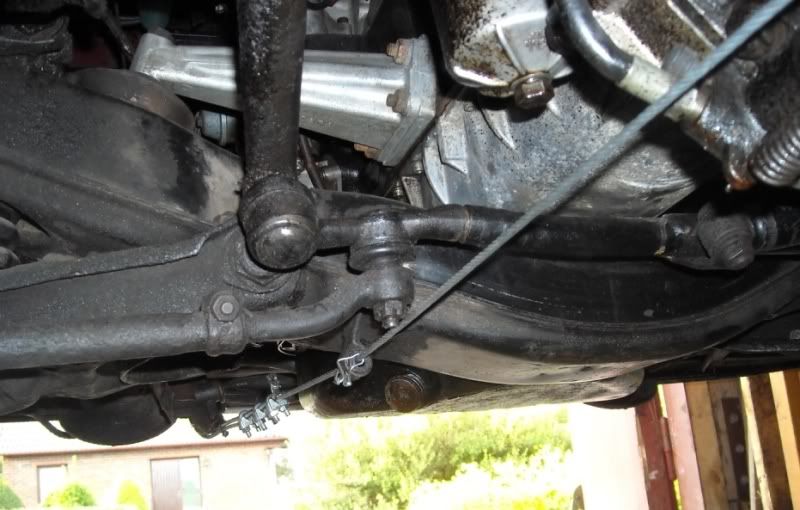

Bytte o bytte vajern? Nej, jag köpte en bit vajer (Gunnebo 4 mm) och skarvade med vardera 3 vajerlås, skarven syns på bilden.
Enligt "Portal für MB Classic Ersatzteile" finns inte denna vajer att tillgå.
För lite nyare W111 (111.012 fr o m 049856), med justeringen mitt under bilen, kostar den 66€, det brukar betyda minst en tusenlapp här hemma. Jag löste det för en hundring istället.

Vet inte orsaken till att bulten fastnar i vajern, kanske har karossen sjunkit ihop lite, det finns "gummikuddar" (Gummilager A1113301075) mellan karossen och framvagnen....? De finns f.ö inte heller att få som reservdel. För de lite nyare (ch-nr som ovan) kostar de 119€.

En lösning kan vara att slacka på vajern så den hänger ned lite, men då får man ju dra handbromsen så långt, det känns inte bra.

Jag tänkte lösa det med ett stålstag som fästs på styrstagets undersida, som vajern kan glida under.
Möjligen funkar det med en uppskuren bit kraftig gummislang.

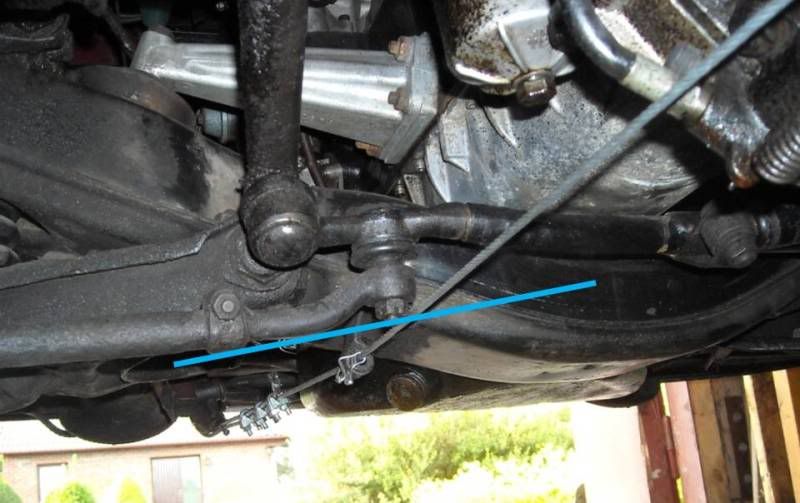

Givetvis med tillräcklig längd så att vajern inte kan hamna fel. Se blå linjen på bilden:


Vad tror ni om det?

Hälsningar
Åke
Senast redigerad av Lofqvist 2010-08-11, 11.51.27, redigerad totalt 1 gång.
Åke Löfqvist, medlem nr 630

Bild[/url]
A208 CLK 230 Kompressor -03
S213 220d -18
Användarvisningsbild
Lofqvist

Inlägg: 144
Blev medlem: 2008-08-12, 21.11.04
Ort: Mölndal

Re: Styrningen fastnar i handbromsen !

UNREAD_POSTav Lofqvist » 2010-08-08, 18.48.32

Hej

Jag har ju inte fått några kommentarer så jag har nog löst det nu.

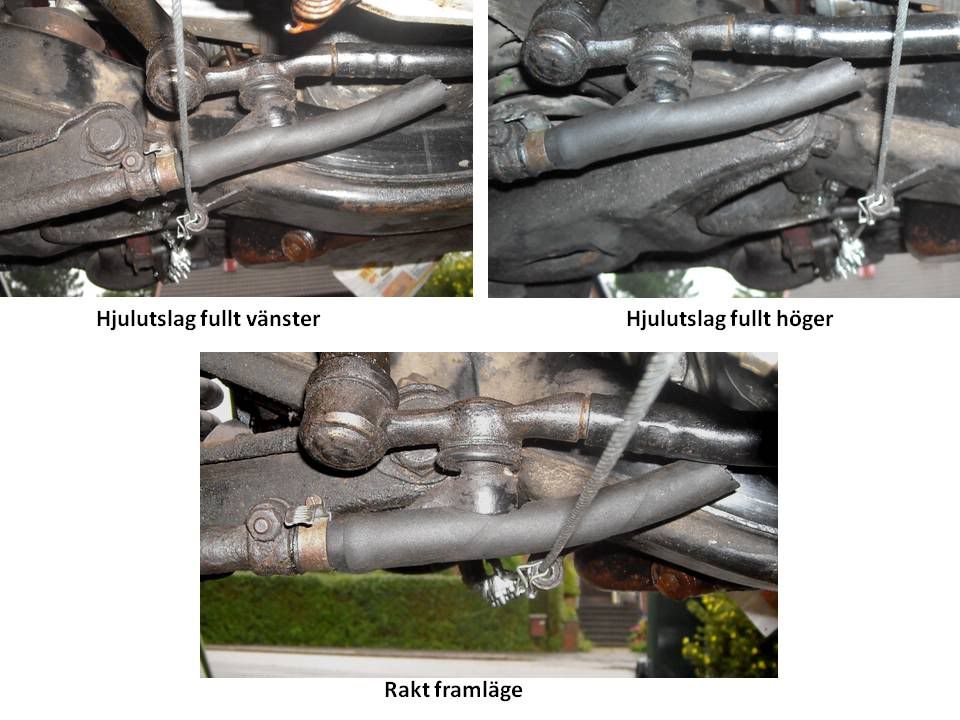

Tog en bit slang, skar upp den en bit och trädde på inre styrleden och fäste slangen med en klämma.


Skulle vajern, mot förmodan, hamna på fel sida slangen så är ingen skada skedd, det går ju att styra ändå.

Hälsningar
Åke
Åke Löfqvist, medlem nr 630

Bild[/url]
A208 CLK 230 Kompressor -03
S213 220d -18
Användarvisningsbild
Lofqvist

Inlägg: 144
Blev medlem: 2008-08-12, 21.11.04
Ort: Mölndal

Re: Styrningen fastnar i handbromsen !

UNREAD_POSTav Jörgen » 2010-08-09, 14.52.40

Hej Åke
Lite reaktion har du iaf förtjänt, då du har gjort dig mödan att berätta hur du har löst det hela.

Nä, jag lade inte näsan i blöt, då jag trodde det fanns andra som kände till dennna model bättre än jag.
Jag tyckar i alla fall du har löst problemet provisoriskt, men med tiden inte helt ofarligt (vad säjar SBP ?).
När jag nu har sett bilderna, skulle jag kaske förslå att evt. tillverka ett stabilt beslag som föra vajarn bättre ner och fri från styrstagen.
En sak förstår jag inte, - vad är det som har hänt så det har blivit så. Prova att lokalisera orsaken till felet.
Lycka till i alla fall.
Jörgen Eriksen (1227)
Teknikreferent i
Mercedes-Benz R/C 107 SL-Club
Deutschland e.V.
Jörgen

Inlägg: 1325
Blev medlem: 2009-11-03, 20.08.35
Ort: 382 71 Orrefors

Re: Styrningen fastnar i handbromsen !

UNREAD_POSTav sl500 » 2010-08-10, 19.12.57

en orsak till det uppkomna felet kan vara att framvagnsbussningarna-infästningarna har säckat ihop
därmed har blivit taijt. för den skall löpa fritt ngn cm under mittre styrstaget.
bättre att få en annan vinkel på den armen vajern är fäst vid framtill.

sylwe
Användarvisningsbild
sl500

Inlägg: 5718
Blev medlem: 2007-08-16, 17.28.19
Ort: Gotland

Re: Styrningen fastnar i handbromsen, problemet löst.

UNREAD_POSTav Lofqvist » 2010-08-11, 11.46.27

Hej och tack för svar.
Har undersökt närmare och är rätt säker på att det är gummilagren mellan framaxelbalk och kaross som sjunkit ihop.

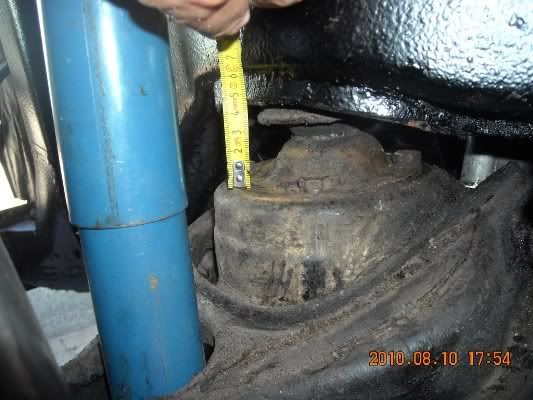

Såhär är det på vänster sida med bilen nere, jo framskärmen är borttagen, på lack.

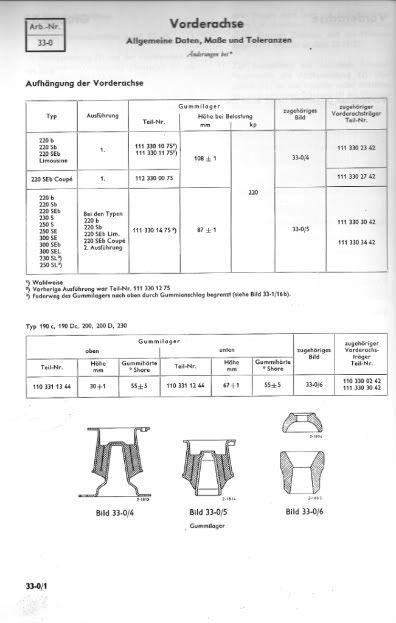

Ett utdrag från WHB:


Min är ju så gammal så det är första versionen, bild 33-0/4, jag har försökt mäta och den är knappt 100 mm hög,
så den är ca 10 mm hoptryckt, Det förklarar att styrstaget tar i vajern för parkeringsbromsen.

Delen, A1113301075 verkar inte finnas hos MB, en fråga på Ersatzteil-portalen:
http://et.mercedes-benz-clubs.com/mbc/welcome?locale=de så finns den inte.

Den verkar dock finnas hos DB-depot, jag ska fråga där.
Beskrivning av bytet har jag hittat här: http://www.peachparts.com/Wikka/W108Subframe
Får också använda valda delar av beskrivningen i WHB.
Det här löser sig säkert, trevligt höstjobb...........

Hälsningar
Åke
Åke Löfqvist, medlem nr 630

Bild[/url]
A208 CLK 230 Kompressor -03
S213 220d -18
Användarvisningsbild
Lofqvist

Inlägg: 144
Blev medlem: 2008-08-12, 21.11.04
Ort: Mölndal

Re: Styrningen fastnar i handbromsen !

UNREAD_POSTav sl500 » 2010-08-11, 14.44.03

hej åke
kan nog fixa ett par åt dig nya från tyskland.
vh sylwe

Rep.Satz Vorderachsträger W111 - spät 115,00 EUR
(inkl. 19% MwSt. zzgl. Versand)


Artikeldatenblatt drucken
Art.Nr.: 33014






Reparatursatz Vorderachsträger - komplett für beide Seiten - ,

passend für W111 ab BJ 61

Vergleichsnummer : 1083300275

Markenware der Firma FEBI /Bilstein
Användarvisningsbild
sl500

Inlägg: 5718
Blev medlem: 2007-08-16, 17.28.19
Ort: Gotland

Re: Styrningen fastnar i handbromsen !

UNREAD_POSTav Lofqvist » 2010-08-11, 19.04.10

Hej

Tack Sylwe, men min 220Sb är av det första utförandet, det byttes vid ch-nr 49855, jag har 47693.
Jag fick ett mejlsvar från din "husfirma" MB-Classics att de inte har detta, tidiga, utförande.
Får avvakta övriga svar, jag hittade produkten med bild på e-bay i USA:

http://cgi.ebay.com/ebaymotors/MERCEDES-SUB-FRAME-MOUNTS-220b-220Sb-220SEb-SEDAN-COUPE-/200505638363

Men det är lite komplicerat att handla därifrån, det ska på tull osv, vet inte heller hur trovärdiga firmorna är.
På bilden ovan från WHB syns skillnaden, det vänstra är det som jag ska ha, mittbilden är det senare utförandet.

Jag har iofs haft en plan att byta hela framaxeln till en med skivbromsar, men eftersom jag har det tidiga utförandet,
vet jag inte hur mycket ombyggnad det blir. I planen ingick också byte av bakaxel till en längre utväxlad, t ex 3,69.

Hälsningar
Åke
Åke Löfqvist, medlem nr 630

Bild[/url]
A208 CLK 230 Kompressor -03
S213 220d -18
Användarvisningsbild
Lofqvist

Inlägg: 144
Blev medlem: 2008-08-12, 21.11.04
Ort: Mölndal

Re: Styrningen fastnar i handbromsen !

UNREAD_POSTav sl500 » 2010-08-11, 22.10.20

lugn åke.
har andra säkra ställen i tyskland så vänta nån dag, väntar på svar..

skickade ditt reservdelsnummer. A1113301075
jag har skaffat fram nya saker som mercedes själva gått bet på.
30 års vana med att vaska fram mb delar.

vh sylwe

fick just svaret.

Hello,
they are € 100,64 each plus VAT
vat är moms 20%.
Användarvisningsbild
sl500

Inlägg: 5718
Blev medlem: 2007-08-16, 17.28.19
Ort: Gotland

Re: Styrningen fastnar i handbromsen !

UNREAD_POSTav Lofqvist » 2010-09-18, 11.10.20

Hej, och tack Sylwe för engagemang.

Det är du, Kalle och Jörgen som i stort sett håller ogång forumet här.

Fick svar härmomdagen från MB Classics, Alexander, att han ordnat
gummilagren inkl rep sats nr 1115860533, originaldel.
Delarna är på väg hit nu, återkommer med skildring av bytet.

Jag har förresten våldfört mig på bilens orignalutförande och monterat in nackstöd.
Återstår bara att sy upp passande klädsel på dem istf vita frottéöverdrag.
Återkommer med bilder osv senare nån gång...

Hälsningar
Åke
Åke Löfqvist, medlem nr 630

Bild[/url]
A208 CLK 230 Kompressor -03
S213 220d -18
Användarvisningsbild
Lofqvist

Inlägg: 144
Blev medlem: 2008-08-12, 21.11.04
Ort: Mölndal

Re: Styrningen fastnar i handbromsen !

UNREAD_POSTav Jörgen » 2010-09-18, 14.29.27

Hej Åke

Skicka mig din Mailadress, då skall jag kommentera reservdelsfrågan.
Jörgen Eriksen (1227)
Teknikreferent i
Mercedes-Benz R/C 107 SL-Club
Deutschland e.V.
Jörgen

Inlägg: 1325
Blev medlem: 2009-11-03, 20.08.35
Ort: 382 71 Orrefors

Re: Styrningen fastnar i handbromsen !

UNREAD_POSTav sl500 » 2010-09-18, 18.16.28

var de billigare än detta € 100,64 + 19% moms styck?

sylwe
Användarvisningsbild
sl500

Inlägg: 5718
Blev medlem: 2007-08-16, 17.28.19
Ort: Gotland

Re: Styrningen fastnar i handbromsen !

UNREAD_POSTav Lofqvist » 2010-09-19, 09.56.15

Hej Sylwe

Ungefär lika, de gick på €250. (195 + frakt 15 + moms)
Ska vara MB originaldel i -kartong enl uppgift.
Jag hade redan slängt iväg frågan till MB Classics innan jag läste ditt inlägg
Återkommer med kommentarer kring delarna när jag berättar om bytet (om det går bra!).

Tacksam för ev hjälp med delar vid senare tillfällen.


Hälsningar
Åke
Åke Löfqvist, medlem nr 630

Bild[/url]
A208 CLK 230 Kompressor -03
S213 220d -18
Användarvisningsbild
Lofqvist

Inlägg: 144
Blev medlem: 2008-08-12, 21.11.04
Ort: Mölndal

Re: Styrningen fastnar i handbromsen !

UNREAD_POSTav sl500 » 2010-09-19, 11.48.35

va synd du missade inlägget. mitt pris hem till dig var254,52 euro mercedes orginaldel.
ikl. moms å frakt.
den tidiga varianten. troligen har de handlat från samma leverantör. då de inte hadde den själva först.
min han har det största oldtimerlagret frn 1936- å framåt. med orginaldelar hadde förr även råkarosser.
han var förutseende med att köpa upp restlager redan tidigt.

vh sylwe
